逆變控制一體機是新能源發電系統新一代的專用電源，它主要針對新能源發電系統的特點和要求設計制造。集太陽能充放電控制和逆變控制功能為一體的智能電源，既可控制蓄電池的充電，又能將蓄電池的直流電能逆變?yōu)?20V的交流電給負載供電。本電源主電路采用進口MOSFET，具有逆變效率高、輸出電壓穩定等特點，可用于無電覆蓋地區、牧區、島嶼、邊防哨所等場合，解決當?shù)鼐用竦娜粘Ｓ秒妴栴}。
2.系統特點
4.產品參數
技術參數\型號
KN22050
額定容量(VA)
5000
逆變器
額定功率(W)
4000
直流輸入額定電壓(VDC)
220
直流電壓允許范圍(VDC)
180～300
直流欠壓保護點(VDC)
180
直流過壓保護點(VDC)
300
輸出波形
正弦波
輸出電壓精度
AC220V±3%
輸出頻率精度
50Hz±0.5
額定輸出電流(A)
18.18
輸出波形失真率（THD）
≤3%（線性負載）
動態響應（負載0～100%）
5%，≤30ms
功率因數（PF）
0.8
逆變效率（80%阻性負載）
＞82%
過載能力
120%，60s
逆變器保護
蓄電池欠壓保護、蓄電池過壓保護、輸出過載保護、 過熱保護、防雷保護
控 制 器
最大開路電壓(VDC)
396
最大充電電流(A)
50
蓄電池欠壓保護點(VDC)
蓄電池欠壓恢復點(VDC)
204
蓄電池過壓保護點(VDC)
蓄電池過壓恢復點(VDC)
280
額定效率
≥95%
工作環境
工作環境溫度
-25℃～+50℃
相對濕度
0-95% 不結露
海拔高度
≤4000m（海拔超過2000米需降額使用）
絕緣強度（輸入和輸出）
1500VAC，1分鐘
噪音（1米）
≤50dB
機箱尺寸（深*寬*高）
500*260*332
重量
35KG
5.產品外觀
前面板

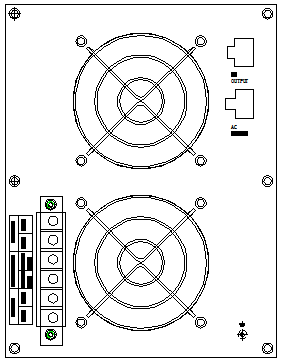

后面板接線端子圖
