 5KVA電動大巴逆變電源（單進單出 DC500V/AC220V） |
|
| |
|
|
|
|
|
1.概述
NB系列車載大巴逆變電源，是為充分利用電動大巴車自身配置的蓄電池組，而專門設計的一款逆變電源，可廣泛應用于機車上空調、微波爐、電飯煲、熱水器、冰箱等設備的交流供電，由于上述負載具有電流變化大，沖擊性強等特點，一般的逆變電源難以穩定工作，因此而專門設計了此款。其獨特的工頻隔離輸出，超高的過載工作范圍，能夠適合上述波動性大，沖擊性高等負載的要求。
|
2.產品特點
- 主電路采用先進的微處理器、進口IGBT模塊、驅動保護采用進口先進機芯,輸出部分采用隔離變壓器,安全可靠
- 采用SPWM脈寬調制技術，輸出為穩頻穩壓、失真度低的純凈正弦波，全橋電路結構，適用于任何負載
- 具有全方位的電源保護方案和完善的自我檢測和保護功能。在出現直流輸入電壓過低告警、過載告警、過熱告警及短路時，電源將關閉逆變輸出，故障故障排除后，手動復位電源正常工作；輸入欠壓保護故障消除后輸出將自動恢復
- 電路結構緊湊、效率高、功能強
- 安裝方便，美觀大方，具有有效的防震措施
3.系統工作原理圖
|
|
|
4.產品參數
型 號 |
NB50050 |
直流輸入 |
額定容量(KVA) |
5 |
額定電壓(VDC) |
500 |
額定電流（A） |
9 |
電壓允許范圍(VDC) |
410-700V |
交流輸出 |
額定容量(KVA) |
5 |
額定功率(KW) |
4 |
額定電壓及頻率 |
220VAC,50HZ |
額定電流（A） |
18.18 |
電壓精度（V） |
220V±2% |
頻率精度（HZ） |
50±0.5 |
波形失真率（THD）（線性負載） |
≤3% |
動態響應
(負載0←→100%) |
5% |
功率因數（PF） |
0.8 |
過載能力 |
150%，10秒 |
峰值系數(CF) |
3:1 |
|
逆變效率(80%阻性負載) |
90% |
顯示屏 |
液晶顯示 |
機箱尺寸（深寬高） |
360*260*500 |
工頻隔離變壓器輸出 |
工作環境 |
絕緣強度VAC(輸入和輸出) |
1500 |
噪音（1米） |
≤50dB |
使用環境溫度 |
-10℃~+50℃ |
濕度 |
0~90%，不結露 |
使用海拔 |
≤2000 |
保護功能 |
輸入接反保護、輸入欠壓保護、輸入過壓保護、
輸出過載保護、輸出短路保護 |

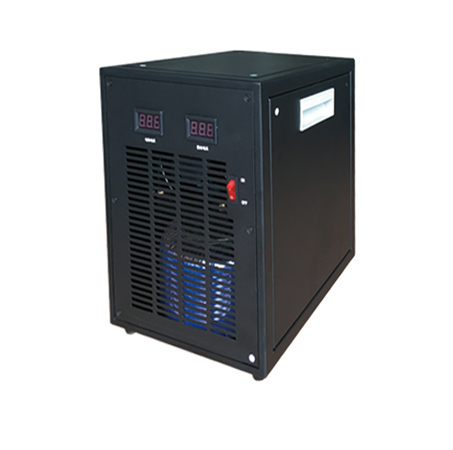

5.產品外觀
|

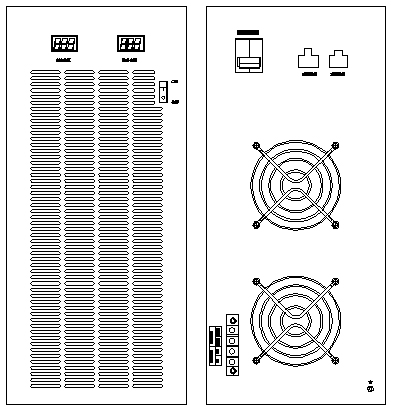

前后面板圖
|
|
|
|
|
