◆減少蓄電池組配置
  操作電源蓄電池組+UPS蓄電池組+通信蓄電池組=1組蓄電池。
  ◆一體化設計
  外觀一致、減少重復配置、減少組屏數、節約占地空間。
  ◆網絡化
  各子系統通過一體化監控器接入綜自/調度，形成網絡系統。
  ◆智能化
  觸摸式一體化監控器。
  ◆兼容性強
  由監控中心單元兼容各部分監控單元，一個接口，一種規約接入綜自系統。
  ◆更可靠
  資源共享后組屏更從容。
  ◆一體化蓄電池維護更有保證
  一體化設計，分布式實現，更注重故障隔離。
  ◆更方便
  圖形界面顯示，操作方便簡單。一個位置可以瀏覽全部電源系統的運行狀況，多套系統一體化維護更加方便。

3.典型系統構成

  智能一體化電源系統是為全站交直流設備提供可靠的工作電源，所以其輸出包括380V/220V 交流電源、220V/110V 直流電源、48V 通信用直流電源。為了實現多種電源輸出，智能一體化電源系統包括了ATS、充電單元、逆變電源、通信電源、蓄電池組及各類監控管理模塊。其中通信電源不單獨設置48V 蓄電池及充電裝置，而是使用DC/DC 電源模塊直接掛接于直流母線。同樣地，逆變電源也是掛接于直流母線，對重要交流負荷（如計算機監控設備、事故照明等）供電。
  智能一體化電源系統采用分層分布架構，各功能監測模塊采用一體化設計、一體化配置，各功能測控模塊運行工況和信息數據采用DL/T860(IEC61850)標準建模并接入信息一體化平臺。實行智能一體化電源的各子單元分散測控和集中管理，實現對智能一體化電源系統運行狀態信息的實時監測。海匯德一體化監控系統主結構采用扁平化設計，所有的監控和單元模塊均通過一條CAN總線進行數據傳輸。具有扁平式、配置雙線式、動態自適應配置顯示、系統冗余自適應等功能特點。同時海匯德公司的智能一體化電源監控具有高集成化特點，將傳統電源中的交流電源數據、直流電源數據、逆變電源數據和通信電源數據整合到一塊兒進行信號處理，并完成與站控層信息一體化平臺的信號對接，功能強大。

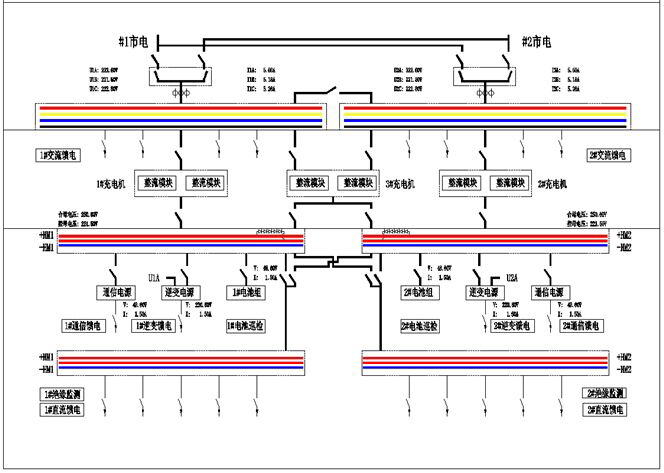

4.一體化電源線路圖
