嵌入式直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。
  嵌入式直流電源裝置具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置最大輸出功率可達600W，可以滿足不同負載的需求。
  嵌入式直流電源裝置體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。

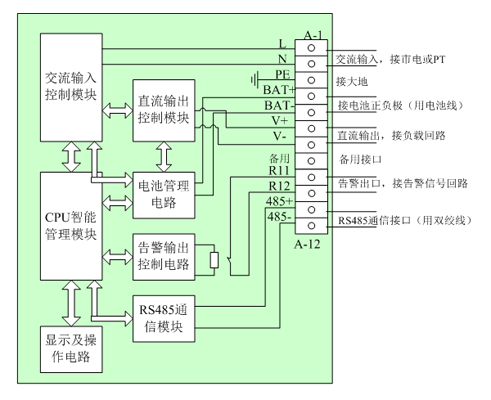

  嵌入式直流電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。
  嵌入式直流電源裝置主要應用于各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。

2.系統特點

4.產品參數

使用環境條件：

  工組環境溫度： -10℃～+45℃；
  最大月平均相對濕度：≤90%
  最大日平均相對濕度：≤95%
  海拔高度：不大于2000米。
  工作環境條件：無導電微粒塵埃，無腐蝕金屬和破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的霉菌存在。
  防雷系統：8/20μs電流沖擊波，40kA
  功率因數：≥0.99

輸入電源：

  交流輸入電壓：85～265VAC
  頻率：50Hz±10％
  波形：正弦波，波形畸變<5%
  功率要求：單臺不小于150VA

輸出功率及功耗：

  （1）連續運行功率：
  連續運行：≤200W
  可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時
  短時運行功率：≤500W，20S
  可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要
  瞬時運行功率：≤800W，100ms
  可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上
  （2）功率消耗：裝置本身消耗的功率不大于8W

蓄電池的充放電：

  裝置外接2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿。

通信速率及規約：
  通信速率：9600bps
  規約采用MODBUS通信規約

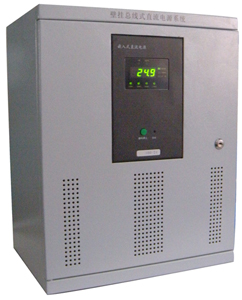

5.產品外觀

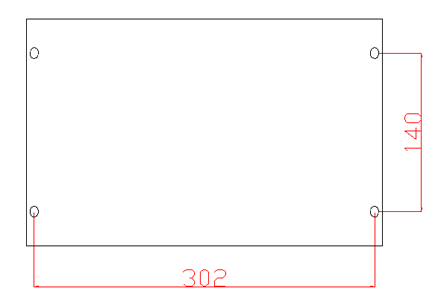

  在二次繼保小室面板開孔處，將裝置從前嵌入，以M6的爪墊及螺母套入4個螺柱加以固定。也可根據現場實際情況進行安裝。
  對于蓄電池，應就近安裝在柜體內部，具體訂貨時我司會提供最佳的安裝方式。
  注：蓄電池不能倒裝或側裝。
