◆ 適合構成38AH/220V以下的系統或65AH/110V以下系統
  ◆ 最多可安裝3個GYR22003-3自然冷卻數字智能模塊
  ◆ 降壓單元具有自動硅鏈降壓功能，采用CPU智能控制，最大電流2.0A,沖擊電流 30A/0.5S，可設定硅鏈輸出電壓
  ◆ 監控器采用LCD 顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準
  ◆ 監控器具有電池自動管理功能�？仄鞅O(jiān)測電池電壓、控母電壓，控母電流、電池充放電電流及模塊狀態
  ◆ 監控器可以掛接電池巡檢單元（DCXJ-19），完成對18節電池的電壓檢測
  ◆ 提供RS232/RS485 通訊接口，有CDT、MODBUS 兩種通訊規約選擇,實現與電站自動化系統連接
  ◆ 提供一路單相交流輸入
  ◆ 具有母線絕緣監測功能；母線接地故障告警；具有電池?cái)嗦菲魈�閘告警功能
  ◆ 出線方式下進下出
  ◆ 模塊可熱插拔

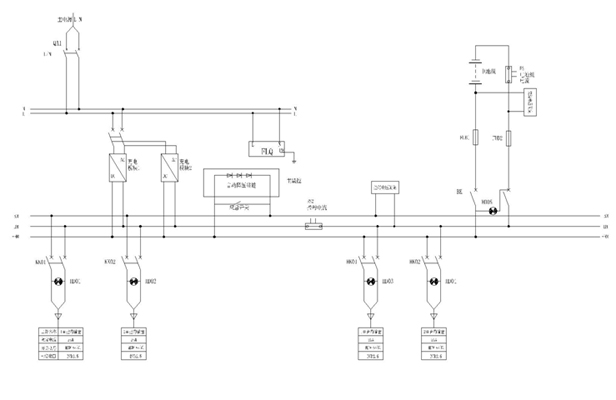

3.系統原理圖

4.產品參數

系統技術指標
交流輸入電壓	220V±20%
PT供電電壓	100V±10%
電網頻率	50Hz
功率因數	0.95
輸出電壓范圍	180V-280V連續可調
輸出限流	0.2A-2.5A(單模塊)
穩壓精度	0.5%
穩流精度	0.5%
紋波系數	0.1%
均流度	5%
效率	94%
輸出過壓保護	280V±2V
絕緣電阻	10M
絕緣強度	輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡
相對濕度	90%
環境溫度	-15℃～45℃
可聞噪音	50dB

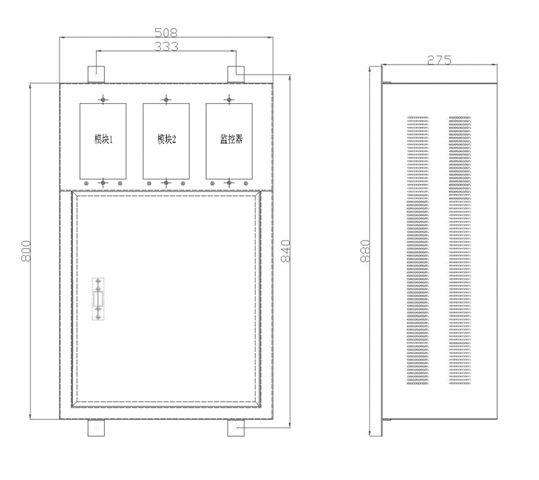

外形柜子尺寸	800*508*275（2面）
重量	30kg
