 1KVA/2KVA/3KVA/5KVA電力專用逆變電源（DC220V/AC220V） |
|
| |
|
|
|
|
|
1.概述
電力專用逆變電源的主要功能是把直流電轉換成交流電，其直流逆變主用還是交流旁路主用可以根據當?shù)貙嶋H情況來確定，通過靜態開關控制切換。
電力逆變電源的主要組成部分有：
濾波模塊：輸入濾波器用于輸入端直流電源中無用波形的濾除，得到一個穩定的直流電，再送入逆變器。輸出濾波器主要是用于除交流諧波和干擾，使輸出處于一個平穩的狀態。
逆變模塊：把直流電轉換成交流電。
控制模塊：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定的保護定值運行。
顯示設備：采用LCD液晶顯示，準確反映設備運行狀態及故障信息。
切換模塊：旁路和逆變器輸出進行自動切換。
輸出隔離變壓器：將逆變輸出與直流屏電源隔離。
電力逆變電源主要為變電站，發電廠設計的一種不間斷電源，主要用于電力遠動、通訊、監控、事故照明等，也可以為發電廠交流潤滑泵、交流風機、水泵等提供不間斷電源。
|
2.產品特點
- 采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈
- 采用工頻隔離變壓器設計，具有穩定性強，可靠性高，負載適應能力強，可帶電容性、電感性、混合性負載
- 鎖相同步，快速自動切換，可實現無人值守
- 具有輸入過、欠壓，輸出過、欠壓，過熱，過載、短路等完善的保護功能
- 完善的人機界面設計，采用LCD液晶屏顯示，顯示各種狀態
- 模塊化,標準機架式設計，安裝方便
3.系統工作原理圖
|
|
|
4.產品參數
型號 |
GYNBD220-1KD |
GYNBD220-2KD |
GYNBD220-3KD-2 |
GYNBD220-5KD-2 |
直流輸入 |
額定容量(KVA) |
1 |
2 |
3 |
5 |
額定電壓(VDC) |
220 |
220 |
220 |
220 |
額定電流（A） |
4 |
8 |
12 |
20 |
電壓允許范圍(VDC) |
185-265V |
185-265V |
185-265V |
185-265V |
交流
輸入 |
電壓范圍(VAC) |
220±15% |
220±15% |
220±15% |
220±15% |
額定電流(A) |
3.6 |
7.2 |
10.9 |
18.2 |
交流輸出 |
額定容量(KVA) |
1 |
2 |
3 |
5 |
額定功率(KW) |
0.8 |
1.6 |
2.4 |
4 |
額定電壓及頻率 |
220VAC,50HZ |
220VAC,50HZ |
220VAC,50HZ |
220VAC,50HZ |
額定電流（A） |
3.6 |
7.2 |
10.9 |
18.2 |
電壓精度（V） |
220V±2% |
220V±2% |
220V±2% |
220V±2% |
頻率精度（HZ） |
50±0.5 |
50±0.5 |
50±0.5 |
50±0.5 |
波形失真率（THD）（線性負載） |
≤3% |
≤3% |
≤3% |
≤3% |
動態響應
(負載0←→100%) |
5% |
5% |
5% |
5% |
功率因數（PF） |
0.8 |
0.8 |
0.8 |
0.8 |
過載能力 |
150%,10秒 |
150%,10秒 |
150%,10秒 |
150%,10秒 |
峰值系數(CF) |
3:1 |
3:1 |
3:1 |
3:1 |
逆變效率(80%阻性負載) |
90% |
90% |
90% |
90% |
重量 |
15KG |
20KG |
26KG |
30KG |
工頻隔離變壓器輸出 |
絕緣強度VAC(輸入和輸出) |
2000 |
2000 |
2000 |
2000 |
工作環境 |
噪音（1米） |
≤50dB |
≤50dB |
≤50dB |
≤50dB |
使用環境溫度 |
-10℃~+50℃ |
-10℃~+50℃ |
-10℃~+50℃ |
-10℃~+50℃ |
濕度 |
0~90%，不結露 |
0~90%，不結露 |
0~90%，不結露 |
0~90%，不結露 |
使用海拔 |
≤2000 |
≤2000 |
≤2000 |
≤2000 |
保護功能 |
輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、輸出短路保護 |
5.產品外觀
|

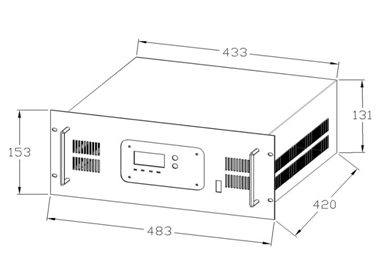

外形尺寸

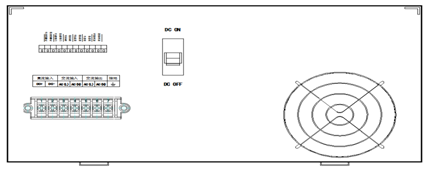

后面板

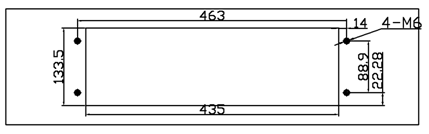

安裝面板開孔尺寸圖
|
|
|
|
|

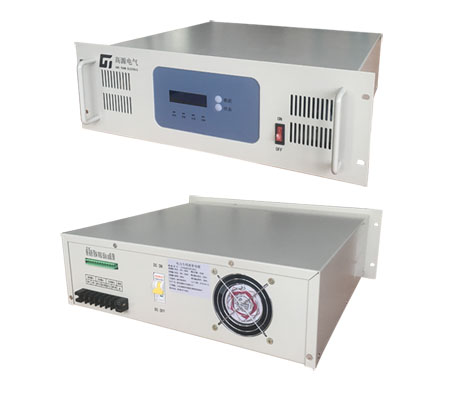

電力專用UPS電源
DC220V/AC220V電力專用逆變電源（單相）
